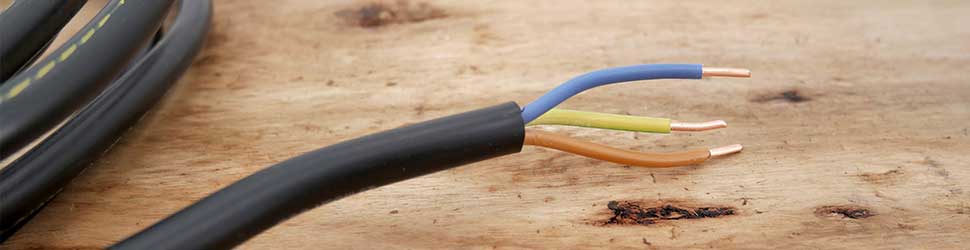

Le câble électrique

Equipe Allo Solar

29 octobre 2020 12:03

Souvent négligé, le dimensionnement correct du câble utilisé dans un système à énergie solaire est important pour éviter de perdre trop d'énergie au vu de l'investissement financier nécessaire !

Effectivement, mis à part les pertes minimes dues à l'équipement en lui même (sur lesquelles nous ne nous étendrons pas ici), un mauvais câblage est le plus souvent responsable des pertes importantes d'énergie.

Nous éviterons les calculs et formules savants sur cette page.

On retiendra pour règles principales :

La section de câble augmentera proportionnellement avec l'intensité (exprimée en ampères "A")
La section de câble pourra être influencée par la longueur requise
Une tension plus élevée permettra de diminuer la section de câble requise
On privilégiera le cuivre à l'aluminium pour sa conductivité plus élevée

Voici des tableaux auxquels vous pouvez vous référer :

Système 12 Volts

Entre les panneaux et le régulateur

Section de câble	2,5m	5m	7,5m	10m
0.75 mm²	3,4 A	1,6 A	1,2 A	0,9 A
1.5 mm²	6,7 A	3,4 A	2,2 A	1,6 A
2.5 mm²	11,2 A	5,7 A	3,5 A	2,8 A
4 mm²	18 A	9 A	6 A	4,5 A
6 mm²	27 A	13,5 A	9 A	7,5 A
10 mm²	45 A	22,5 A	15 A	12 A
16 mm²	72 A	36 A	24 A	18 A
25 mm²	112,5 A	57 A	37,5 A	28,5 A
35 mm²	157,5 A	79,5 A	52,5 A	39 A
50 mm²	225 A	112,5 A	75 A	57 A

Entre les batteries et les différents éléments

Section de câble	2,5m	5m	7,5m	10m
0.75 mm²	2,3 A	1,1 A	0,8 A	0,6 A
1.5 mm²	4,5 A	2,3 A	1,5 A	1,1 A
2.5 mm²	7,5 A	3,8 A	2,5 A	1,9 A
4 mm²	12 A	6 A	4 A	3 A
6 mm²	18 A	9 A	6 A	5 A
10 mm²	30 A	15 A	10 A	8 A
16 mm²	48 A	24 A	16 A	12 A
25 mm²	75 A	38 A	25 A	19 A
35 mm²	105 A	53 A	35 A	26 A
50 mm²	150 A	75 A	50 A	38 A

Système 24V

Entre les panneaux et le régulateur

Section de câble	2,5m	5m	7,5m	10m
0.75 mm²	6,9 A	3,3 A	2,4 A	1,8 A
1.5 mm²	13,5 A	6,9 A	4,5 A	3,3 A
2.5 mm²	22,5 A	11,4 A	7,5 A	5,7 A
4 mm²	36 A	18 A	12 A	9 A
6 mm²	54 A	27 A	18 A	15 A
10 mm²	90 A	45 A	30 A	24 A
16 mm²	144 A	72 A	48 A	36 A
25 mm²	225 A	114 A	75 A	57 A
35 mm²	315 A	159 A	105 A	78 A
50 mm²	450 A	225 A	150 A	114 A

Entre les batteries et les différents éléments

Section de câble	2,5m	5m	7,5m	10m
0.75 mm²	4,6 A	2,2 A	1,6 A	1,2 A
1.5 mm²	9 A	4,6 A	3 A	2,2 A
2.5 mm²	15 A	7,6 A	5 A	3,8 A
4 mm²	24 A	12 A	8 A	6 A
6 mm²	36 A	18 A	12 A	10 A
10 mm²	60 A	30 A	20 A	16 A
16 mm²	96 A	48 A	32 A	24 A
25 mm²	150 A	76 A	50 A	38 A
35 mm²	210 A	106 A	70 A	52 A
50 mm²	300 A	150 A	100 A	76 A

Système 48V

Entre les panneaux et le régulateur

Section de câble	2,5m	5m	7,5m	10m
0.75 mm²	13,8 A	6,6 A	4,8 A	3,6 A
1.5 mm²	27 A	13,8 A	9 A	6,6 A
2.5 mm²	45 A	22,8 A	15 A	11,4 A
4 mm²	72 A	36 A	24 A	18 A
6 mm²	108 A	54 A	36 A	30 A
10 mm²	180 A	90 A	60 A	48 A
16 mm²	288 A	144 A	96 A	72 A
25 mm²	450 A	228 A	150 A	114 A
35 mm²	630 A	318 A	210 A	156 A
50 mm²	900 A	450 A	300 A	228 A

Entre les batteries et les différents éléments

Section de câble	2,5m	5m	7,5m	10m
0.75 mm²	9,2 A	4,4 A	3,2 A	2,4 A
1.5 mm²	18 A	9,2 A	6 A	4,4 A
2.5 mm²	30 A	15,2 A	10 A	7,6 A
4 mm²	48 A	24 A	16 A	12 A
6 mm²	72 A	36 A	24 A	20 A
10 mm²	120 A	60 A	40 A	32 A
16 mm²	192 A	96 A	64 A	48 A
25 mm²	300 A	152 A	100 A	76 A
35 mm²	420 A	212 A	140 A	104 A
50 mm²	600 A	300 A	200 A	152 A

Attention

Dans le doute on surdimensionnera la section de câble pour éviter tout problème.

Concernant la qualité de câble, tous ceux vendus sur notre boutique en ligne sont certifiés et conformes à toutes les normes européennes.

Bravo !

Vous avez maintenant les informations requises pour le bon dimensionnement de vos câbles. Vous pouvez retrouver nos différentes références sur notre boutique en ligne.
